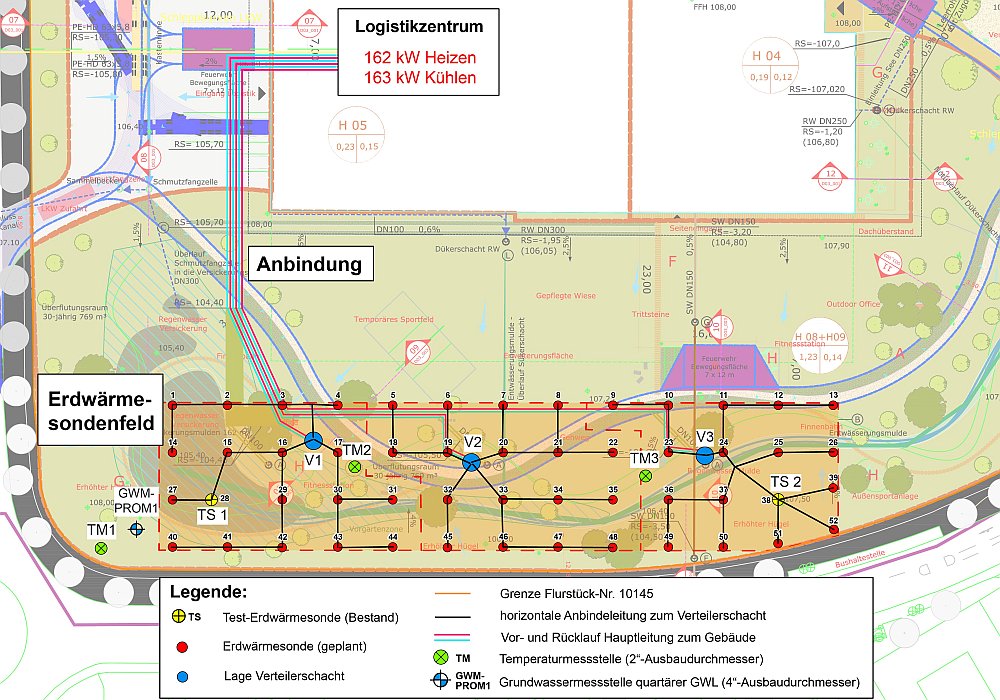

Lageplan Erdwärmesondenfeld für Logistikzentrum

Projektbeschreibung:

Der Heiz- und Kühlbedarf eines 33.000 m2 großen Logistikzentrums mit Verwaltungsräumen wird mithilfe eines zentralen Erdwärmesondenfeldes gedeckt. Anfallende Spitzenlasten werden durch 3 Gasbrennwertkessel abgefangen.

Zur Deckung der Heizlast wurden 52 Doppel-U-Sonden von 100 m Länge via Verteilerschächte und Hauptleitungen an eine Großwärmepumpe in der Heizzentrale im Gebäude angeschlossen. Die Kühlung wird ebenfalls über das Oberflächennahe Erdwärmesondenfeld realisiert, teils im Free Cooling-Betrieb, teils über reversible Wärmepumpen.

Im Grundwasserschutzgebiet IIIB kommt als Trägerflüssigkeit reines Wasser zum Einsatz. Mit drei eingebauten Temperaturmessstellen werden die Temperaturen im Sondenfeld in der hausinternen Messtechnik erfasst; mittels einer Grundwassermessstelle werden die amtlichen Auflagen gemonitort.

Zur Qualitätssicherung der Hinterfüllung der Doppel-U-Sonden kam ein magnetisch-dotierter Verfüllbaustoff zum Einsatz. Durch die sich jahreszeitlich abwechselnden Heiz- und Kühlperioden und die ausgeglichene Energiebilanz wird das Sondenfeld regeneriert. Somit kann der Energiebedarf nachhaltig bereitgestellt werden und das Gebäude EnEV16 erfüllen.

Tätigkeitsfelder hsg:

  • Bedarfsanalyse Heiz- und Kühllast
  • Hydrogeologische und wasserwirtschaftliche Standortanalyse
  • Geothermische Standortbewertung und Standorterkundung
  • Konzeption und Planung des zentralen Erdwärmesondenfelds mittels numerischer Grundwassermodellierung
  • Wasserrechtliches Genehmigungsverfahren
  • Ausschreibe- und Vergabeverfahren
  • Fachbauüberwachung und Qualitätssicherung bei der Herstellung des Sondenfelds und Leitungsverlegung
  • Temperatur- und Grundwassermonitoring im Anlagenbetrieb
